ANSI GATE Valfı ANSI ve DIN GATE Valfı arasındaki fark nedir?

Kapı vanaları, sıvı ve gaz akışını kontrol eden çeşitli endüstriyel uygulamalarda temel bileşenlerdir. Kapı vanaları için farklı farklı standartlar arasında ANSI ve DIN, yaygın olarak tanınan iki standarttır. Bir ANSI Gate Valve Tedarikçisi olarak, bu iki tür kapı valfinin ve farklılıklarının derinlemesine bilgisine sahibim. Bu blogda, ANSI Gate Valfleri ve DIN GATE vanaları arasındaki ayrımları keşfedeceğim.

Non-rising Stem Gate Valve

1. Menşe ve standardizasyon

ANSI veya Amerikan Ulusal Standartlar Enstitüsü, Amerika Birleşik Devletleri'ndeki ANSI Gate valflerinin standardizasyonundan sorumludur. ANSI standartları, ülkedeki farklı endüstrilerde uyumluluk, güvenlik ve kaliteyi sağlamak için tasarlanmıştır. Bu standartlar Kuzey Amerika'da ve Amerika Birleşik Devletleri ile iş ve ticaret bağlantıları olan diğer birçok bölgede yaygın olarak kabul edilmektedir.

Öte yandan DIN, Alman Standartizasyon Enstitüsü olan Deutsches Enstitüsü Für Normung'u temsil ediyor. DIN GATE vanaları, hassasiyetleri ve yüksek kaliteli üretim gereksinimleriyle iyi bilinen Alman standartlarına dayanmaktadır. DIN standartları Avrupa'da, özellikle Almanya'da ve Almanya ile güçlü endüstriyel bağları olan diğer ülkelerde yaygın olarak kullanılmaktadır.

2. Boyutlar ve Boyutlar

ANSI ve DIN GATE valfleri arasındaki en belirgin farklılıklardan biri boyutlarında ve boyutlarında yatmaktadır. ANSI GATE valfleri tipik olarak valf yüzü - yüz boyutları için ANSI B16.34 standardını takip eder. Bu standart, bir boru sisteminde uygun kurulum için çok önemli olan valfin giriş ve çıkış yüzleri arasındaki belirli uzunlukları tanımlar. ANSI GATE vanalarının boyutları genellikle 2 inç, 4 inç, 6 inç, vb. Gibi inç cinsinden eksprese edilir.

Bununla birlikte, DIN GATE vanaları, boyutlar için DIN standartlarına uymaktadır. Din kapısı vanalarının yüz boyutları ANSI GATE valflerinden farklıdır. DIN valf boyutları genellikle milimetre olarak ölçülür. Örneğin, yaygın bir din valfi boyutu 50 mm, 100 mm, 150 mm olabilir. Boyutlandırmadaki bu fark, bir ANSI valfini bir din valfiyle değiştirmeye çalışırken önemli zorluklara neden olabilir veya uygun bir adaptasyon olmadan mevcut bir boru sisteminde tam tersi.

3. Basınç derecelendirmeleri

Basınç derecelendirmesi, ANSI ve DIN GATE valflerinin farklı olduğu önemli bir konudur. ANSI GATE vanaları, basınç - sıcaklık derecelerini belirtmek için bir sınıf sistemi kullanan ANSI B16.34'e göre derecelendirilir. Örneğin, bir Sınıf 150 ANSI geçit valfi, belirli bir sıcaklık aralığında belirli bir maksimum basıncı işlemek için tasarlanmıştır. ANSI standartlarındaki sınıf numaraları, bir referans sıcaklıkta inç kare (psi) başına pound cinsinden izin verilen basınçla ilgilidir.

DIN GATE vanalarının kendi basınç derecelendirme sistemi vardır. PN (basınç nominal) sistemi kullanan DIN standartlarına göre derecelendirilmiştir. PN değeri, bir referans sıcaklığındaki çubuklarda izin verilen maksimum basıncı gösterir. Örneğin, bir PN16 DIN kapı valfi, belirtilen sıcaklık koşulları altında maksimum 16 çubuk basınca dayanabilir. ANSI sınıfı ve DIN PN derecelendirmeleri arasındaki dönüşüm her zaman basit değildir ve belirli bir uygulama için bir valf seçerken dikkatli bir şekilde değerlendirilmeyi gerektirir.

4. Flanş bağlantıları

Flanş bağlantıları, bir boru sistemindeki kapı vanalarının doğru montajı ve sızdırmazlığı için çok önemlidir. ANSI GATE valfleri Flanşlar için ANSI B16.5 veya ANSI B16.47 Standartları kullanır. ANSI flanşları spesifik cıvata deliği desenlerine, flanş kalınlıklarına ve yüz kaplamalarına sahiptir. ANSI GATE vanalarının flanş bağlantıları, diğer ANSI - uyumlu boru bileşenleriyle uyumlu olacak şekilde tasarlanmıştır.

Din Kapısı vanaları ise flanşlar için DIN standartlarını takip edin. DIN flanşları, ANSI flanşlarına kıyasla farklı cıvata deliği desenlerine, flanş boyutlarına ve yüz kaplamalarına sahiptir. Flanş bağlantılarındaki farklılıklar, bir ANSI kapı valfinin özel adaptörler veya dönüşüm flanşları kullanılmadan doğrudan uyumlu bir boru sistemine bağlanamayacağı anlamına gelir.

5. Tasarım ve İnşaat

ANSI ve DIN GATE vanalarının tasarımı ve yapımı da bazı farklılıklar gösterir. ANSI GATE valfleri genellikle Kuzey Amerika pazarının gereksinimleri için optimize edilmiş bir tasarıma sahiptir. Petrol ve gaz, kimyasal işleme ve enerji üretimi gibi endüstrilerdeki sert çalışma koşullarına dayanacak daha sağlam bir yapıya sahip olabilirler.

Din Kapısı vanaları hassas mühendisleri ile bilinir. Alman üretim standartları yüksek kaliteli malzemeleri ve hassas işlenmeyi vurgulamaktadır. DIN GATE vanaları, bazı durumlarda daha kompakt bir tasarıma sahip olabilir, bu da alanın sınırlı olduğu uygulamalarda faydalı olabilir.

6. Uygulamalar

ANSI ve DIN GATE valflerinin tasarım, boyutlar ve basınç derecelendirmelerindeki farklılıklar da uygulamalarında farklılıklara yol açar. ANSI GATE vanaları, büyük ölçekli boru hattı sistemlerinin yaygın olduğu petrol ve gaz endüstrisi gibi Kuzey Amerika'daki endüstrilerde yaygın olarak kullanılmaktadır. Ayrıca kimyasal ve petrokimya endüstrileri, enerji santralleri ve su arıtma tesislerinde popülerdir.

DIN GATE vanaları, özellikle Almanya'nın üretim - yoğun sektörlerinde, Avrupa endüstrilerinde yaygın olarak bulunur. Hassasiyet ve yüksek kalite kontrolünün gerekli olduğu gıda ve içecek işleme, farmasötik üretim ve otomotiv üretimi gibi uygulamalarda kullanılırlar.

7. ANSI GATE VANVA TEKLİFLERİMİZ

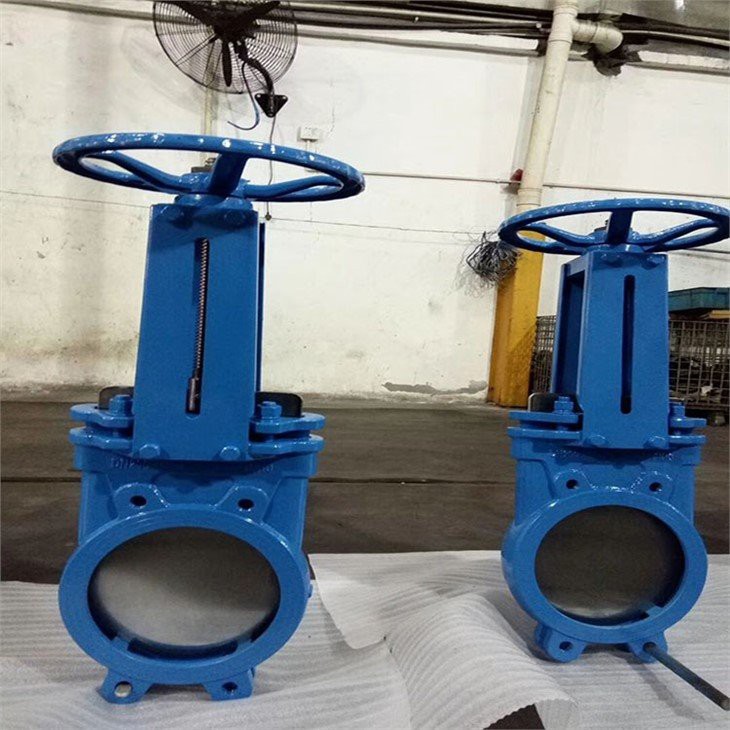

Bir ANSI Gate Valve tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için çok çeşitli yüksek kaliteli ANSI Gate vanaları sunuyoruz. Ürün serimizBıçak kapısı valfikalın veya viskoz sıvıları içeren uygulamalar için uygundur. Bıçak kapısı valfi, katı ve kalıntıları kesebilen keskin kenarlı bir kapıya sahiptir ve zorlu ortamlarda bile düzgün bir çalışma sağlar.

Ayrıca sağlıyoruzF4 GATE VALFİ F4mükemmel korozyon direnci ile bilinen. Bu tip valf, taşınan sıvının oldukça korozif olduğu kimyasal işleme tesislerinde kullanım için idealdir.

Ayrıca, bizimYükselmeyen Kök Kapı Valfialanın sınırlı olduğu uygulamalar için popüler bir seçimdir. Yükselmeyen kök tasarımı, valfin düşük havai açıklık olan alanlara monte edilmesini sağlar.

Çözüm

Sonuç olarak, ANSI ve DIN kapısı vanalarının menşe, boyutlar, basınç derecelendirmeleri, flanş bağlantıları, tasarım ve uygulamalar açısından önemli farklılıkları vardır. Belirli bir proje için bir kapı valfi seçerken, uygun kurulum ve optimal performansı sağlamak için bu farklılıkları dikkatle dikkate almak önemlidir.

Güvenilir bir ANSI Gate Valve tedarikçisi olarak, yüksek kaliteli ürünler ve mükemmel müşteri hizmetleri sunmaya kararlıyız. ANSI Gate Vanfes için pazardaysanız veya ANSI ve DIN GATE vanaları arasındaki farklılıklar hakkında herhangi bir sorunuz varsa, daha fazla bilgi için bizimle iletişime geçmek ve bir tedarik tartışması başlatmak için lütfen bizimle iletişime geçmekten çekinmeyin. Valf gereksinimlerinizi karşılamak için sizinle birlikte çalışmayı dört gözle bekliyoruz.
