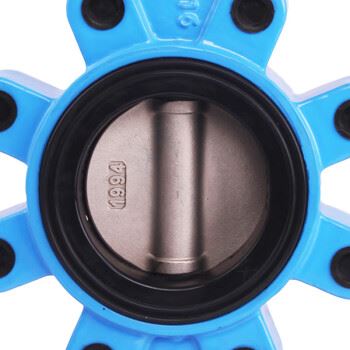

DN80 LUG kelebek vana, sıvıların, gazların veya diğer malzemelerin bir boru hattından akışını kontrol etmek için tasarlanmış bir endüstriyel vana türüdür. "DN80" terimi, valfin 80 milimetre (3,15 inç) olan nominal çapını ifade eder.
"LUG" tanımlaması, vananın monte edilme şeklini ifade eder. LUG kelebek vanalar, vana gövdesi üzerinde, flanşlara ihtiyaç duymadan bir boru hattına cıvatalanmalarına izin veren dişli eklere sahiptir. Bu, diğer kelebek vana türlerine göre takılmasını ve çıkarılmasını kolaylaştırır.
|
ANA PARÇALARIN STANDART MALZEMESİ |
||
|
HAYIR. |
PARÇA |
MALZEME |
|
1 |
Vücut |
Dökme Demir, Sfero Döküm, Karbon Çelik, Paslanmaz Çelik |
|
2 |
Koltuk |
NBR, EPDM, VİTON, NEOPREN, DOĞAL KAUÇUK, PTFE |
|
3 |
Kök |
Paslanmaz Çelik, karbon çeliği |
|
4 |
Disk |
Kaplamalı Sfero Döküm, CF8, CF8M, Alüminyum Bronz, karbon çeliği |
|
5 |
Toplu iğne |
Paslanmaz çelik |
|
6 |
Burç |
PTFE, Bronz |
|
7 |
O-Ring |
NBR, EPDM, VİTON |
Özellikler:
1. Küçük boyutlu ve hafif, kurulumu kolay. Çeşitli aktüatörlere uygun olarak ihtiyaç duyulan her yere monte edilebilir.
Boru hattı sonunda pabuçlu tip kelebek vana kullanılabilir.
Kulp tipi kelebek vana, vananın cıvata deliklerine takılmış dişli metal uçlara (genellikle paslanmaz çelik) sahiptir.
Ek parçalar her iki uçta dişlidir, bu da bu pabuç tipi valfin iki set cıvata kullanılarak ve her bir delik için somun kullanılmadan bir sisteme monte edilmesini sağlar.
Valf, flanşın her bir tarafı için ayrı bir cıvata seti kullanılarak iki flanş arasına monte edilir.
Bu kurulum, boru sisteminin her iki tarafının da diğer tarafı rahatsız etmeden bağlantısının kesilmesine izin verir.
Boru hattı hizmetinin sonunda kullanıldığında, azaltılmış bir basınç derecesine sahiptir. Örneğin, iki flanş arasına monte edildiğinde 150 PSI, boru hattı hizmetinin sonuna monte edildiğinde ise sadece 75 PSI değerindedir.

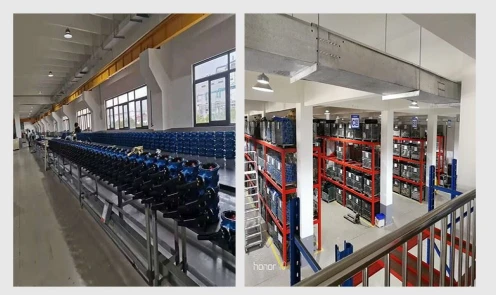

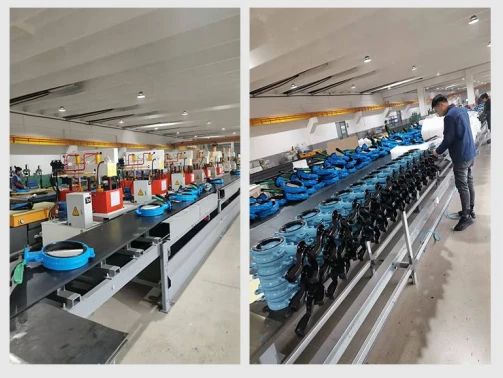

AMBALAJ & ATÖLYE

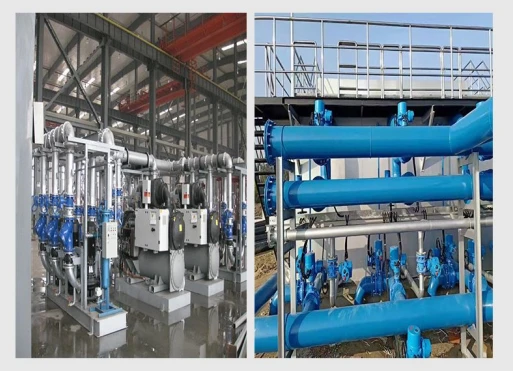

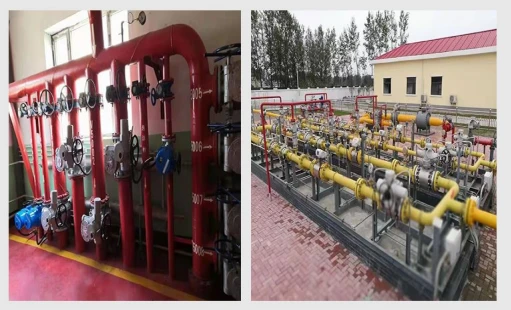

BAŞVURU

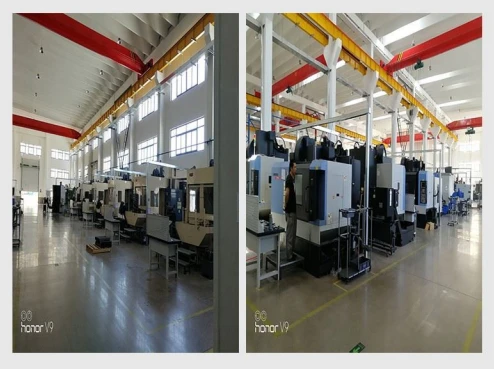

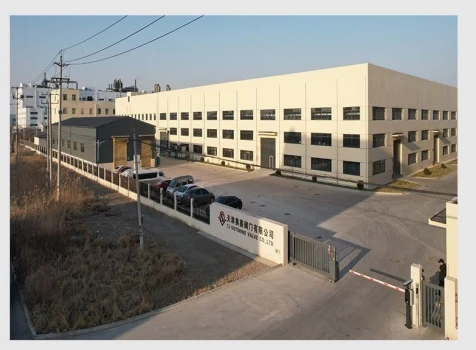

FABRİKA
