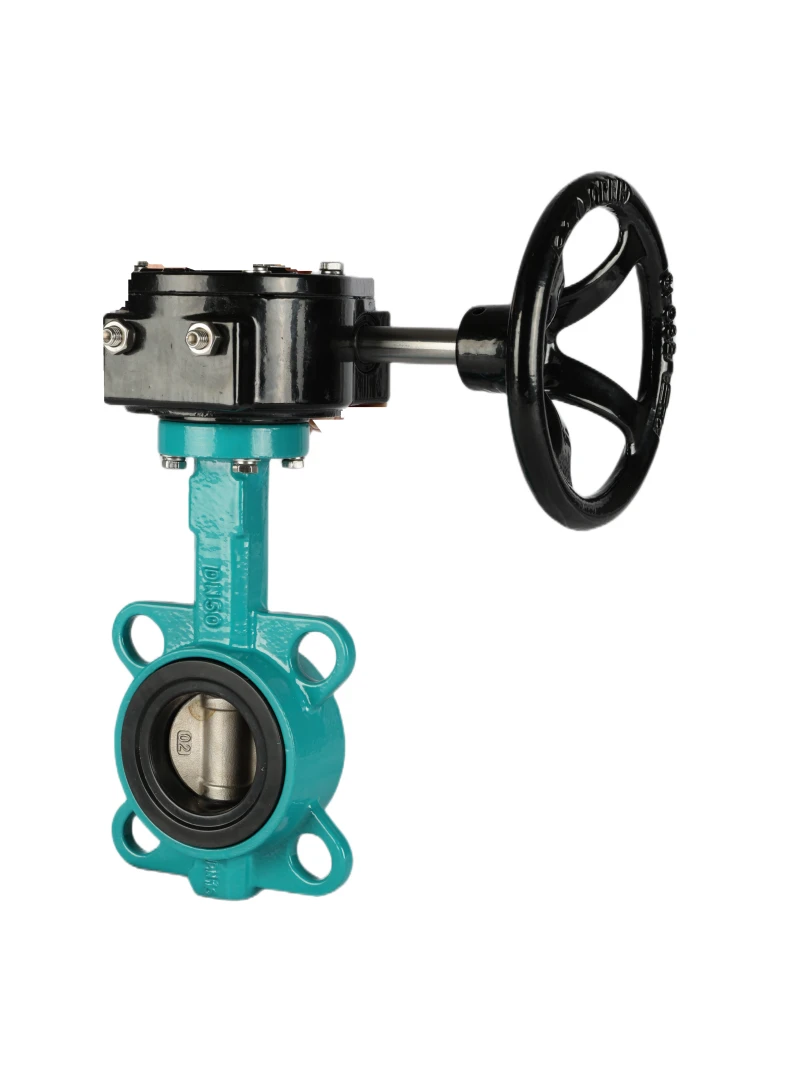

Sonsuz dişli ile çalışan gofret tipi PTFE yataklı kelebek vana, sıvıların veya gazların akışını kontrol etmek için kullanılan bir tür endüstriyel vanadır. Valf, PTFE (politetrafloroetilen) yataklı gofret tipi bir gövdeden ve sıvı veya gazın akışına dik bir eksen etrafında dönen bir diskten oluşur. Disk, bir sonsuz dişlinin (vida benzeri bir dişli) ve bir eşleşen dişlinin (dişli bir tekerlek) dönüşü yoluyla tork ve hareketi ileten bir tür mekanik cihaz olan bir sonsuz dişli tarafından kontrol edilir.
Valfin PTFE yuvası, mükemmel kimyasal direnç sağlayarak aşındırıcı sıvıların veya gazların bulunduğu zorlu ortamlarda kullanıma uygun hale getirir. Gofret tipi gövde tasarımı, iki flanş arasına kolay montaj sağlar ve kelebek disk, tamamen açıldığında vana boyunca düşük basınç düşüşü sağlar.
Valfin sonsuz dişliyle çalışan mekanizması, kelebek diskin konumu üzerinde hassas kontrol sağlayarak doğru akış düzenlemesine izin verir. Valf, bir el çarkı kullanılarak manuel olarak veya elektrikli veya pnömatik bir aktüatör kullanılarak otomatik olarak çalıştırılabilir.
Sonsuz dişliyle çalışan gofret tipi PTFE yataklı kelebek vanalara yönelik uygulamalar arasında kimyasal işleme, su arıtma, yiyecek ve içecek işleme ve ilaç üretimi yer alır.
Ürün Açıklaması
1- Gövde: Sfero Döküm GGG40/50 veya Dökme Demir GG25
2- Mil: SS420/SS431/SS416
3- Disk: Sfero Döküm, Dökme Demir. SS304 (CF8) Paslanmaz çelik
4- Koltuk: EPDM veya PTFE
5- Pim: Paslanmaz Çelik
6- İç ve dış Epoksi Reçine kaplama, 250 mikronun üzerinde kalınlık
7- Bağlantı: Gofret tipi, pabuç tipi, flanş tipi
8- Çalışma basıncı: PN10/16; Boyut Aralığı: 2" ila 72"
9- Tasarım Standardı: DIN, EN558-1, API609; Üst flanş: ISO 5211;
10- Çalıştır: Volan veya Sonsuz Dişli
