Boru sistemlerini tasarlarken veya endüstriyel tedarik projelerini yönetirken doğru vanaların seçilmesi yalnızca teknik bir detay değildir; sistem güvenliğini, operasyonel verimliliği ve{0}uzun vadeli bakım maliyetlerini etkileyen kritik bir karardır. Çok çeşitli endüstriyel vanalar arasında küresel vanalar (yaygın olarak küresel vanalar olarak bilinir) vekelebek vanalaren çok kullanılan iki türdür.
Her ne kadar her ikisi de sıvı ve gazların akışını kontrol etmek için kullanılsa da çalışma prensipleri temelde farklıdır ve çok farklı çalışma ortamlarına uygundurlar. Yanlış vana tipinin seçilmesi vananın zamanından önce arızalanmasına, aşırı basınç düşüşüne veya projede gecikmelere neden olabilir.
İster EPC yüklenicisi, ister boru mühendisi, ister endüstriyel distribütör olun, her vananın teknik özelliklerini anlamak çok önemlidir. Bu kılavuzda yapısal farklılıkları, çalışma prensiplerini, performans metriklerini ve ideal uygulama senaryolarını detaylandıracağız.küre vanalar ve kelebek vanalar, bir sonraki projeniz için en hassas ve{0}}en uygun maliyetli seçimi yapmanıza yardımcı olur.
Çin'in önde gelen endüstriyel vana üreticisi olan Tianjin Outshine Valve, onlarca yıldır küresel iş ortaklarına yüksek-performanslı akış kontrol çözümleri sağlamaya kendini adamıştır. Mühendislik ekibimiz, size bu yetkili karşılaştırmalı analizi sunmak için kapsamlı saha deneyimini sıkı üretim standartlarıyla birleştirir.
Çalışma Prensipleri ve Yapısal Analiz
Bu iki tip vananın endüstriyel boru sistemlerinde neden bu kadar farklı performans özellikleri sergilediğini anlamak için iç yapılarını ve mekanik çalışma prensiplerini detaylı olarak incelememiz gerekiyor. Valflerin çekirdek tasarımının değerlendirilmesi, erken sistem arızasını önleme ve arıza süresini en aza indirme yolunda ilk adımdır.
Küre Vanalar (Endüstriyel Kapatma-Vanaları)
A küre vanaöncelikli olarak sıvı akışını başlatmak, durdurmak ve düzenlemek için tasarlanmış bir doğrusal-hareket valfidir. Adı, geleneksel küresel gövde şeklinden kaynaklanmaktadır; ancak modern mühendislik, klasik iç konfigürasyonunu korurken dış kaplamayı optimize etmiştir.
Detaylı Yapı ve Ana Bileşenler
Ağır hizmet tipi bir endüstriyel-kapatma vanasının yapısal bütünlüğü-beş ana bileşene dayanır:
Valf Gövdesi ve Kaput:Yüksek basınç değerlerine dayanabilmesi için yüksek{0}}kaliteli malzemelerden (WCB, CF8 veya CF8M gibi) dökülmüş veya dövülmüş. Vücut, iç sıvı kanallarını barındırır.
Valf Gövdesi:El çarkını veya aktüatörü dahili diske bağlayan, döner girdiyi doğrusal kaldırma veya indirme hareketine dönüştüren hassas-işlenmiş dişli çubuk.
Disk (Fiş):Akış yoluna yerleştirilen gerçek hareketli engel. Gerekli akış modülasyonu seviyesine bağlı olarak iğne tıkacı, parabolik tıkaç veya düz disk olarak tasarlanabilir.
Valf Yuvası:Akış hattına paralel olarak konumlandırılan yuva, diskin sıkı, sızdırmaz bir-sızdırmazlık oluşturacak şekilde indiği işlenmiş bir yüzey sağlar.
Kök Ambalajı:Proses ortamının hareketli gövde boyunca atmosfere kaçmasını önleyen bir sızdırmazlık düzeneği.
İç Çalışma Prensibi
Bir ürünün tanımlayıcı teknik özelliğiendüstriyel kapatma-vanasıdolambaçlı, "S-şekilli" iç sıvı yoludur. Sıvı vanaya girdiğinde doğrudan geçemez; bunun yerine çıkmak için 90 derecelik iki keskin dönüş yapmak zorunda kalıyor.
İşlem doğrusal gövde hareketi yoluyla gerçekleştirilir. Operatör el çarkını döndürdükçe gövde dikey olarak hareket ederek diski doğrudan koltuğun üzerine iter veya doğrudan uzağa çeker. Disk yuvaya dik olarak hareket ettiğinden, kapatma mekanizması doğrudan, yüksek-torklu mekanik oturma basıncına dayanır. Disk tamamen kapatıldığında sıvı deliğini tamamen bloke eder. Bu doğrudan temas, son derece sıkı bir sızdırmazlık sağlar veküre vanalarpozitif izolasyon ve kritik kapatma{0}}uygulamaları için endüstri standardı.

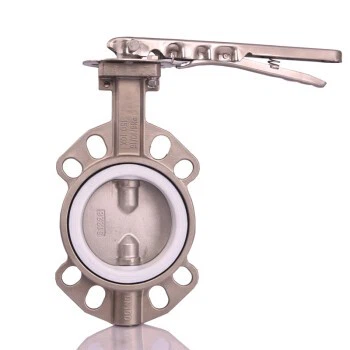

Kelebek Vanalar (Çeyrek-Dönüşlü Döner Vanalar)
Kelebek vana, bir boru hattındaki sıvı akışını tamamen açmak, kapatmak veya düzenlemek için kapatma elemanının yalnızca çeyrek-90 derecelik bir dönüşünü gerektiren, döner-hareketli bir vanadır.
Detaylı Yapı ve Ana Bileşenler
Lineer valflerden farklı olarakçeyrek-dönüşkelebek vanalarDört temel parçadan oluşan son derece kompakt ve hafif bir mimariye sahiptir:
Valf Gövdesi:Tipik olarak üretilmiştirgofret tipi kelebek vana, lug tipi kelebek vanaveya flanşlı konfigürasyonlar. Yüz yüze-yüz yüze-boyutu küresel vanayla karşılaştırıldığında son derece dardır.
Disk:Doğrudan borunun ortasına monte edilen düz, dairesel bir plaka. Disk kapatma elemanı görevi görür ve her zaman akış akışı içinde kalır.
Kök (Şaft):Dönmesini sağlamak için diskin içinden geçen sağlam bir şaft. Valf tork gereksinimlerine bağlı olarak tek parça veya ayrık-şaft tasarımı olabilir.
Koltuk:Disk kenarına karşı sıkı bir sızdırmazlık sağlamak için valf gövdesinin iç çevresini kaplayan esnek bir elastomerik astar (EPDM, NBR veya Viton gibi) veya yüksek-performanslı lamine metal yuva.
İç Çalışma Prensibi
Bir aracın operasyonel mekaniği kelebek vanahız ve basitlik üzerine inşa edilmiştir. Aktüatörün çeyrek-dönüşü dahili diski tam olarak 90 derece döndürür. Disk boru hattına paralel döndürüldüğünde vana tamamen açılır ve sıvının plakanın her iki yanından minimum engellemeyle akmasına izin verir. Şaft akışa dik olacak şekilde 90 derece döndürüldüğünde, diskin dış kenarı iç yuva çevresine doğru zorlanarak sıvı yolunu kapatır.
Disk her zaman-tamamen açıkken bile- akış akışı içinde bulunduğundan, hafif türbülansa neden olan ve sistem hidroliğine dahil edilmesi gereken kalıcı bir artık kısıtlama oluşturur.
Teknik Özellikler ve Yapısal Karşılaştırma
Boru mühendislerine ve satın alma temsilcilerine tedarik değerlendirmesinde yardımcı olmak için bu iki vana kategorisinin yapısal ve operasyonel parametreleri aşağıda özetlenmiştir:
| Yapısal Parametre | Küresel Vana (Kesme-Vanası) | Kelebek Vana (Çeyrek-Dönüşlü) |
| Hareket Profili | Doğrusal hareket (dikey gövde yer değiştirmesi) | Dönme hareketi (90 derece şaft dönüşü) |
| Vücut Geometrisi | Küresel, hacimli, uzun yüz yüze-yüz yüze- boyutlar | İnce, disk-benzeri, kısa yüz yüze-profil |
| Koltuk Yönü | Akışkan akışına paralel olarak; boru hattı yöneliminden bağımsız | Çevresel; iç duvar boyunca entegre |
| Akış Yolu Stili | Kıvrımlı S-şekli (yüksek sıvı sürtünmesi) | Düz-geçiş yolu (düşük sıvı sürtünmesi) |
| Oturma Mekanizması | Doğrudan dikey sıkıştırma (yüksek sızdırmazlık kuvveti) | Çevresel sıkı geçme veya metal{0}}metale-tork |
| Bileşen Pozlaması | Kapatma elemanı akış yolunun tamamen dışına kalkar | Disk kalıcı olarak hareketli ortamın içinde kalır |
Performans Analizi ve Teknik Karşılaştırma
Değerlendirirkenküre vanalarBüyük endüstriyel boru sistemlerindeki kelebek vanaların seçiminde yalnızca ilk satın alma maliyeti dikkate alınmamalıdır. Derinlemesine bir performans analizi-her valf türünün akışkanlar dinamiği, basınç düşüşü ve uzun-vadeli mekanik aşınma açısından nasıl performans gösterdiğini ortaya çıkarabilir. Doğru spesifikasyonların seçilmesi sistemin çalışma süresini, enerji verimliliğini ve tesisin genel yatırım getirisini (ROI) doğrudan etkileyecektir.
Aşağıdaki bölüm, bu iki valf tipinin temel operasyonel ölçütlere göre performansının mühendislik analizini sunmaktadır.
1. Akışkan Direnci ve Basınç Düşüşü (△P)
Akışkanlar mekaniğinde, bir valfin iç geometrisi onun akışkan direnci katsayısını (Cv veya Kv derecesi) belirler.
Küresel Vanalar
Sıvının S-şekilli bir kanal içinde iki adet 90 derecelik keskin dönüş yapması gerektiğinden,küre vanalarönemli türbülans ve sürtünmeye neden olur. Bu, yüksek bir sonuçla sonuçlanırvalf boyunca basınç düşüşü. Boru sisteminiz minimum enerji kaybıyla tutarlı hacimsel akış gerektiriyorsa, küresel vana zamanla pompalama maliyetlerini artıracaktır.
Kelebek Vanalar
A gofret tipi kelebek vanaveya flanşlı kelebek vana,{0}düz geçişli bir akış yolu sunar. Disk tamamen açıldığında, sıvı çevresinden düzgün bir şekilde akar. Sıvı direnci son derece düşüktür, mükemmel bir Cv değeri ve ihmal edilebilir bir basınç düşüşü sağlar, bu da onu yüksek hacimli aktarım için son derece enerji-verimli hale getirir-.
2.Akış Düzenlemesi ve Hassas Kısma
Tüm vanalar kısmen açık konumda çalışacak şekilde tasarlanmamıştır. Akış hızının kontrol edilmesi belirli mekanik özellikler gerektirir.
Küresel Vanalar
Burasıendüstriyel kapatma-vanasıüstün. Disk ile yuva arasındaki mesafe, milin dönüşüyle doğru orantılıdır. Bu doğrusal ilişki inanılmaz derecede hassas sonuçlar sağlarakış düzenlemesi ve kısma yeteneği. Yüksek hız koşullarında bile-bir küresel vana, kavitasyon veya mekanik çatlama riski olmadan akışı sorunsuz bir şekilde modüle edebilir.
Kelebek Vanalar
Temel kısma için kullanılabilmelerine rağmen,kelebek vanalargenellikle 30 derece ila 70 derece arasındaki açılma aralığıyla sınırlıdır. Düşük açılma açılarında, diskin yanından hızla geçen yüksek-hızlı sıvı, esnek kauçuk yatakta ciddi lokal erozyona neden olabilir veya yıkıcı hidrodinamik tork oluşturabilir.
3. Basınç ve Sıcaklık Toleransları
Çalışma sınırları, vana yapımında kullanılan malzemeler, özellikle de sızdırmazlık mekanizmaları tarafından tanımlanır.
Küresel Vanalar:Ağır duvar kalınlıkları ve sağlam metal--metal oturma yerleri (genellikle Stellite sert kaplama ile kaplanmıştır) ile tasarlanan küresel vanalar, zorlu koşullarla kolaylıkla başa çıkabiliryüksek-basınç, yüksek-sıcaklık uygulamaları. Yüksek-basınçlı buhar hatları, termal yağ sistemleri ve kritik kazan işlemleri için endüstri standardıdırlar.
Kelebek Vanalar:Dayanıklı-oturmuşkelebek vanalarkullanımlarını düşük{0}}orta- basınç değerlerine (tipik olarak Sınıf 150 veya PN16) ve orta sıcaklıklara sınırlayan elastomerik astarlara (EPDM, NBR, Viton) güvenirler. Ancak ağır hizmet içinüçlü eksantrik kelebek vana(üçlü ofset), metal-metale-bir yatak kullanır ve bu da yüksek sıcaklıktaki ortamlarda küresel vanalarla rekabet etmesine- olanak sağlar, ancak yine de genel olarak ağır hizmet tipi dövme-dövmelerden daha düşük mutlak basınç sınıflarıyla sınırlıdırküre vanalar.
Mühendislik Karşılaştırma Matrisi: Küresel Vana ve Kelebek Vana
Tedarik değerlendirmenizi kolaylaştırmak için bu karşılaştırma tablosu, EPC yüklenicilerinin ve küresel kaynak bulma acentelerinin ihtiyaç duyduğu teknik performans ölçümlerini vurgulamaktadır:
| Performans Metriği | Küresel Vana (Kesme-Vanası) | Kelebek Vana (Çeyrek-Dönüşlü) | Kaynak Kullanımı / Mühendislik Etkisi |
| Basınç Düşüşü (△P) | Yüksek (Dolambaçlı sıvı yolu nedeniyle) | Çok Düşük (Düz-tam akış) | Sistemin pompalama gücünü ve enerji maliyetlerini etkiler. |
| Azaltma Hassasiyeti | Olağanüstü (Doğrusal kontrol profili) | Orta (Düşük açılarda koltuk aşınmasına eğilimli) | Kontrol döngüleri ve kimyasal dozajı için kritiktir. |
| Standart Basınç Değeri | Sınıf 2500 / PN420'ye kadar | Tipik olarak Sınıf 150/300'e (PN16/PN40) kadar | Yüksek-basınç hatlarındaki güvenlik marjlarını belirler. |
| Sızıntı Sınıfı (Kapat-kapalı) | API 598 / FCI 70-2 Sınıf VI (Sıfır Sızıntı) | Dayanıklı: Baloncuk-sıkı / Metal: Sınıf IV veya V | Pozitif izolasyon ve tehlike kontrolü için gereklidir. |
| Yüz-Yüze-Boyut | Uzun (Önemli miktarda boru alanı gerektirir) | Kısa / Kompakt (Dar boru boşluklarına sığar) | Yapısal desteği ve genel ayak izini belirler. |
| Çalıştırma Torku | Yüksek (Yüksek-dönüşlü çok-dönüşlü dişli gerektirir) | Düşük (Hızlı pnömatik/elektrikli çeyrek-dönüş için idealdir) | Otomasyon paketlerinin maliyetini ve boyutunu etkiler. |
Endüstriyel Uygulamalar ve EPC Tedarik Seçim Kriterleri
Mühendislik, Tedarik ve İnşaat (EPC) yüklenicileri, boru tasarımcıları ve tesis operatörleri için vana seçimi, proses ortamının özel talepleri, güvenlik düzenlemeleri ve proje bütçesi kısıtlamalarına göre belirlenir. Bir arasında seçim yapmak endüstriyel kapatma-vanası(küre deseni) ve birçeyrek-dönüşlü kelebek vanauygulama ortamının sıkı bir değerlendirmesini gerektirir.
Aşağıda, standart endüstriyel uygulamaların ayrıntılı bir dökümü ve küresel mühendislik firmaları tarafından satın alma sürecinde-kullanılan kesin karar verme kriterleri yer almaktadır.
1. Tipik Uygulama Senaryoları
Küresel Vanaların Zorunlu Olduğu Yerler
Küresel vanalarsıkı akış modülasyonu, yüksek basınç farkları ve pozitif izolasyon gerektiren sistemler için endüstri standardıdır.
Yüksek-Basınçlı Buhar Dağıtımı
Enerji üretim tesisleri ve endüstriyel kazan daireleri büyük ölçüde küresel vanalara dayanmaktadır. Sağlam mimarileri, buhar kısmada yaygın olan termal genleşmeyi ve-yüksek hızlı erozyonu yönetir.
Kimyasal Dozajlama ve Numune Alma Hatları
Olağanüstü olmaları nedeniyleakış düzenlemesi ve kısma yeteneğiKüresel vanalar, hassas miktarda aşındırıcı veya uçucu ortamın ölçülmesi gereken kimyasal işleme tesislerinde kullanılır.
Petrol ve Gaz Üretim Manifoldları
Sıvı kısma işlemleri sırasında yüksek-basınç düşüşlerinin (△P) meydana geldiği yukarı ve orta akış hatları için, ağır-işe uygun dövme çelik küresel vanalar gerekli mekanik dayanıklılığı sağlar.
Kelebek Vanaların Tercih Edildiği Yerler
Kelebek vanalar, yüksek hacimsel akışları, büyük boru çaplarını ve dar alan kısıtlamalarına sahip kurulumları yöneten uygulamalarda hakimdir.
Su Arıtma ve Belediye Temini
Büyük-çaplı su iletim hatları,flanşlı kelebek vanalarDüşük sıvı direnci ve yüksek akış verimliliği (Cv derecesi) nedeniyle.
HVAC Soğutulmuş ve Kondenser Su Sistemleri
Ticari bina otomasyonu ve soğutma kulesi döngüleri avantajlıdırkelebek vanalarçünkü hızlı izolasyon sağlarlar ve hafif pnömatik veya elektrikli aktüatörlerle kolayca otomatikleştirilirler.
Denizcilik ve Gemi İnşa Hizmetleri
Deniz taşıtlarında yer ve ağırlık tasarrufu kritik öneme sahiptir. Bir nesnenin kompakt yüz yüze-yüz yüze-boyutlarıgofret tipi kelebek vanabalast, sintine ve akaryakıt transfer sistemleri için varsayılan seçim haline getirin.
2. EPC Kaynak Kullanımı ve Mühendislik Seçim Kriterleri
Uluslararası ihaleler için teknik şartnamelerin taslağını hazırlarken, tedarik mühendisleri küresel vana mı yoksa kelebek vana mı kaynaklanacağını belirlemek için beş temel parametreden yararlanır:
| Adım | Temel Değerlendirme Metriği | Kaynak Sınırı / Proses Koşulu | Önerilen Vana Tipi |
|
1. Adım: Çapı Değerlendirin |
Nominal Boru Boyutu (NPS) | Boyut Büyük veya eşitDN200 (8") |
Öncelik Seçimi: Kelebek Vana (Kurulum alanından tasarruf sağlar; vücut ağırlığını ve sermaye harcamalarını büyük ölçüde azaltır). |
| Boyut< DN200 (8") | Devam et2. Adımayrıntılı değerlendirme için. | ||
|
Adım 2: Basınç ve Sıcaklığı Değerlendirin |
Tasarım Sistem Basıncı | Yüksek Basınç / Ağır Hizmet (Sınıf 300 / PN50'den büyük veya ona eşit) |
Öncelik Seçimi: Küresel Vana (Dövme/Dökme çelik gövde konfigürasyonları, basınç şoklarına karşı üstün mekanik direnç sunar). |
| Çalışma Sıcaklığı | Yüksek Sıcaklık (200 dereceden büyük veya eşit) |
Öncelik Seçimi: Küresel Vana (Not: Yüksek-performanslı metal-yerleştirilmiş üçlü ofsetkelebek vanalarAlanın son derece sınırlı olması durumunda düşünülebilir). |
|
| Düşük-ile-Orta Basınç / Ortam Sıcaklığı (< Class 150 / 180°C) | Devam et3. AdımÖzel kontrol gereksinimlerini değerlendirmek. | ||
|
3. Adım: Kontrol İhtiyaçlarını Değerlendirin |
Akış Düzenleme Profili | Gereklilikleryüksek-hassas mikro-ayarlar / sık sık azaltma |
Öncelik Seçimi: Küresel Vana (Vuruş ve hacimsel akış arasındaki doğrusal ilişki, modülasyon sırasında yuva erozyonunu en aza indirir). |
| Operasyon Hızı ve Otomasyon | Gerekliliklerhızlı-kapama / hafif etkinleştirme paketleri |
Öncelik Seçimi: Kelebek Vana (Düşük çalışma torkuyla çeyrek-dönüşlü 90 derece hareket genel otomasyon maliyetini azaltır). |
|
| Medya Temizliği | Bulamaçlar, atık su veya ortam içerenleraskıda katı madde/kristalizasyon |
Öncelik Seçimi: Bıçak Sürgülü Vana / Özel Kelebek Vana (Standartlardan kaçınınküre vanalarçünkü parçacıklı madde S- şeklindeki gövde boşluğuna yerleşecek ve tıkanmaya neden olacaktır). |
I. Boru Çapı ve Ağırlık Dağıtımı
- Eşik:DN50'den (2") DN150'ye (6") kadar nominal boru boyutları için her iki seçenek de uygundur. Ancak boru hattı ulaştığındaDN200 (8") ve üzeri, kelebek vanalar ezici bir çoğunlukla baskın hale geliyor.
- Etki:Bir DN300 (12") glob vananın ağırlığı 400 kg'a kadar çıkabilir ve devasa yapısal boru destekleri gerektirir. Bunun aksine, 12 inçlik bir küresel vanalug tipi kelebek vanaAğırlığı 50 kg'dan hafif olup, uluslararası nakliye için yapısal mühendislik masraflarını ve nakliye maliyetlerini büyük ölçüde azaltır.
II. Sistem Basıncı ve Sıcaklık Değerleri
- Sınırlar:Standart esnek{0}}yuvalı kelebek vanalar, elastomerik astarlarıyla sınırlıdır ve genellikle Sınıf 150 (PN16) değerlerine ve 180 derecenin altındaki sıcaklıklara ulaşır.
- Çözüm:Bir EPC projesi ASME Sınıf 300, Sınıf 600 veya daha yüksek değerleri içeriyorsa, geleneksel olarak bir küresel vana belirtilir. Yüksek-performansüçlü eksantrik kelebek vanaSınıf 600'e kadar yüksek sıcaklıklara ve basınçlara dayanabilir,küre vanalaraşırı ve zorlu-hizmet termal döngüleri için tercih edilen seçenek olmaya devam ediyor.
III. Çalışma Frekansı ve Çalıştırma Otomasyonu
- Manuel/Yavaş ve Otomatik/Hızlı:Küre vanalar çok-dönüşlü vanalardır; birini kapatmak, el çarkının birden çok kez döndürülmesini gerektirir, bu da manuel işlemi yavaşlatır. Kelebek vanalar basit bir çeyrek-dönüş (90 derece) gerektirir.
- Aktüatör Boyutlandırması:Çünkükelebek vanalardüşük{0}}basınçlı hatlarda daha düşük çalışma torku gösterirler, daha küçük, daha ucuz pnömatik veya elektrikli aktüatörler gerektirirler. Bu, onları hızlı acil kapatmanın gerekli olduğu otomatik tesis döngüleri için-son derece uygun maliyetli hale getirir-.
IV. Ortam Özellikleri (Bulamaç ve Temiz Sıvı)
- Askıda Katı Maddeler:Kelebek vanalar doğrudan akış yolunda kalan bir diske sahiptir. Ağır bulamaçlar, lifler veya tortulaşma ortamı taşıyan hatlarda, diskin etrafında parçacıklar birikebilir veya yumuşak koltuk kaplamasını aşındırabilir.
- Temiz/Gaz Ortamı:Küresel vanalar temiz gazları ve sıvıları mükemmel şekilde işler. Bununla birlikte, yüksek viskoziteye sahip sıvılar veya parçacıklı maddeler, S- şeklindeki vücut boşluğunun ölü boşluğuna yerleşerek tıkanmaya neden olabilir veya diskin tamamen oturmasını engelleyebilir.
Avantajlar ve Dezavantajlar Özeti
Yönetici paydaşlar ve satın alma ekipleri için-açık ve üst düzey bir genel bakış sağlamak amacıyla, her vana kategorisinin operasyonel-ödemeleri aşağıda sentezlenmiştir. Her iki tasarım da yüksek oranda optimize edilmiş mühendislik çözümlerini temsil ediyor ancak avantajları tamamen bağlama-bağımlı.
1. Küresel Vanalar (Endüstriyel Kapatma-Vanalar)
Özet: Küresel vanalarsıvı enerjisi kaybı ve fiziksel ayak izinden ödün verilmesini gerektirse de, yüksek-basınçlı sızdırmazlık ve titiz akış kontrolü için altın standardı temsil eder.
Avantajları (Artıları)
Üstün Kısma Hassasiyeti
Diskin doğrusal hareketi, son derece hassas akış modülasyonuna olanak tanır ve bu da onu sürekli kontrol döngüleri için ideal kılar.
01
Yüksek Basınç ve Sıcaklık Eşikleri
Ağır-duvarlı yapı ve sağlam metal oturma yüzeyleri aşırı, zorlu-hizmet ortamlarında güvenli çalışmaya olanak tanır.
02
Olağanüstü Sızdırmazlık Bütünlüğü
Doğrudan dikey oturma basıncı, sıkı mekanik izolasyon sağlayarak uzun çalışma döngüleri boyunca koltuk sızıntısı riskini büyük ölçüde azaltır.
03
Basitleştirilmiş Bakım
Dahili bileşenler (disk ve yatak), genellikle vana gövdesi boru hattından tamamen çıkarılmadan yenilenebilir veya değiştirilebilir.
04
Dezavantajları (Eksileri)
Yüksek Akış Direnci
Dahili S-şeklindeki yol önemli miktarda sıvı sürtünmesine neden olur, bu da yüksek basınç düşüşüne (△P) ve pompalama enerji tüketiminin artmasına neden olur.
Hacimli ve Ağır Ayak İzi
Uzun yüz yüze boyutlar ve büyük yapısal ağırlık, özellikle daha büyük hat boyutlarında kurulum yükünü artırır.
Yavaş Çalışma
Çok-dönüşlü el çarkı veya dişli uygulaması, vananın açılmasının veya kapatılmasının yavaş, manuel bir işlem olduğu anlamına gelir.
2. Kelebek Vanalar (Çeyrek-Dönüşlü Döner Vanalar)
Özet: Kelebek vanalarBüyük-çaplı boru hatları için benzersiz maliyet-verimliliği, hızlı çalışma ve hafif kurulum sunar, ancak aşırı yüksek-basınç farkları altında sınırlamalarla karşı karşıya kalır.
Avantajları (Artıları)
Olağanüstü Maliyet{0}}Verimliliği
Üretimi çok daha az hammadde gerektiren kelebek vanalar, özellikle yukarıdaki boyutlarda-büyük maliyet tasarrufu sağlarDN200 (8").
Kompakt ve Hafif Tasarım
Dar yüz yüze-yüz yüze-boyutlar ve düşük fiziksel kütle, yapısal boru desteği gereksinimlerini azaltır ve uluslararası nakliye maliyetlerini düşürür.
Hızlı Çeyrek-Dönüş İşlemi
Açma veya kapatma, 90 derecelik basit bir dönüş gerektirir, bu da hızlı çevrim sürelerine olanak tanır ve bunları kompakt pnömatik veya elektrikli aktüatörlerle son derece uyumlu hale getirir.
Minimum Enerji Kaybı
Düz-akış yolu, sıvı tıkanıklığını en aza indirerek yüksek Cv değerlerine ve hat boyunca ihmal edilebilir basınç düşüşlerine olanak sağlar.
Dezavantajları (Eksileri)
Sınırlı Kısma Penceresi
30 derecenin altında veya 70 derecenin üzerinde kısmen açık tutulduğunda lokal kavitasyona, hidrodinamik tork anomalilerine ve hızlandırılmış koltuk aşınmasına yatkındır.
Disk Tıkanıklığı
Disk sürekli olarak akış akışında kaldığı için döküntüleri yakalayabilir ve bu da onu ağır parçacıklar, çamurlar veya uzun lifler taşıyan sıvılar için uygunsuz hale getirir.
Ağır Hizmette Sızdırmazlık Sınırlamaları
Standart esnek koltuklar yüksek sıcaklıklarda hızla bozulur. Yüksek-performansüçlü eksantrikkelebek vanalarbunu hafifletmek ancak ilk satın alma maliyetlerini artırmak.
Nasıl Seçilir
Küresel vana ile küresel vana arasında seçim yapmakelebek vanasonuçta bunlar arasında bir dengeleme hareketine varılırhassas kontrolVesistem verimliliği. Yüksek-basınçlı buhar hatları, karmaşık kimyasal dozajlama ve sıkı akış düzenlemesinin-tartışılamaz olduğu uygulamalar için ağır-görevendüstriyel kapatma-vanasıyeri doldurulamaz olmaya devam ediyor. Bunun tersine, yüksek-ölçekli su dağıtımı, HVAC döngüleri ve yüksek hacim ve düşük basınç düşüşünün gerekli olduğu-alanı kısıtlı deniz boruları için,çeyrek-dönüşlü kelebek vanaaçık bir şekilde tasarlanmış bir seçimdir.
Bu değişkenlerin yanlış hesaplanması, maliyetli sıvı türbülansına, hızlandırılmış mekanik aşınmaya veya erken sistem arızasına neden olabilir.
| Teknik Özellik | Küresel Vana (Endüstriyel Kapatma-Vanası) | Çeyrek-Dönüşlü Kelebek Vana | EPC Kaynak Kullanımı ve Mühendislik Etkisi |
| Hareket Profili |
Doğrusal Hareket Diski doğrudan yatağın üzerine itmek için gövde dikey olarak hareket eder. |
Döner Hareket Gövde, dairesel diski akış yolu içerisinde 90 derece döndürür. |
Operasyonel ayak izini ve gereken etkinleştirme paketinin türünü belirler. |
| Sıvı Direnci ve Basınç Düşüşü (△P) |
Yüksek direnç ve yüksek basınç düşüşü. Sıvının S-şeklinde bir yol izlemesi gerekir, bu da yüksek iç sürtünmeye neden olur. |
Çok düşük direnç ve minimum basınç kaybı. Düz{0}}akış yolu, yüksek Cv/Kv verimliliği sağlar. |
Toplam pompalama enerji maliyetlerini ve tüm sistemin hidrolik verimliliğini etkiler. |
| Kısma Hassasiyeti ve Akış Düzenlemesi |
Üstün. Strok yüksekliği akış hızıyla doğru orantılıdır ve modülasyon sırasında yuva erozyonunu en aza indirir. |
Ilıman. Kavitasyonu önlemek için genellikle 30 derece ile 70 derece arasında bir ara açılma aralığı ile sınırlıdır. |
Kontrol döngüleri, baypas hatları ve hassas kimyasal dozaj sistemleri için kritik öneme sahiptir. |
| Boyut ve Ağırlık Ayak İzi |
Hacimli ve son derece ağır. Uzun yüz yüze-yüz yüze-boyutlar, sağlam yapısal boru destekleri gerektirir. |
Kompakt ve son derece{0}}hafif. Kısa yüz yüze-yüze-profil, dar boru boşluklarına kurulum yapılmasına olanak tanır. |
Kelebek vanalar inşaat yapısal maliyetlerini önemli ölçüde azaltır veuluslararası deniz taşımacılığı ücretlerini azaltmak. |
| Büyük-Çaplı Maliyet-Verimliliği | Üretim maliyetlerikatlanarak pahalıBüyük veya eşit boyutlar içinDN200 (8"). | Son derece uygun maliyetli-Azalan hammadde gereksinimleri nedeniyle büyük çaplarda. | 8 inç'in üzerindeki hatlar için, aşırı koşullar engellemediği sürece kelebek vanalar varsayılan seçimdir. |
| Basınç ve Sıcaklık Toleransları |
Mükemmel (Sınıf 2500 / PN420'ye kadar). Şiddetli termal döngü ve yüksek-basınç hatları için doğal olarak uygundur. |
Çoğunlukla düşük{0}}ile-orta arası derecelendirmeler. Standart esnek astarlar Sınıf 150/300 (PN16/40) sınırına ulaşır. |
Yüksek-basınçlı buhar gibi kritik tesis ortamlarında mutlak güvenlik marjını yönetir. |
| Çalışma Hızı |
Çok-dönüşlü yürütme yavaş. Tam stroku elde etmek için el çarkının veya dişlinin birden fazla tam dönüşünü gerektirir. |
Hızlı çeyrek-dönüş yürütme. Hızlı 90 derecelik dönüşle tam izolasyon veya açılma sağlar. |
Yüksek frekanslı döngü gerektiren otomatik acil durum kapatma (ESD) hatları veya döngüleri için gereklidir{0}. |
| Medya Temizliğine Uygunluk |
Yalnızca sıvıları temizleyin. S-şeklindeki iç cep, bulamaçların veya partiküllerin çöküp tıkayabileceği ölü bir bölge görevi görür. |
Hafif bulamaçları/viskoz sıvıları işler. Düz-geçiş yolu çok fazla birikmeyi- önler, ancak disk kenarları lifleri yakalayabilir. |
Partikül madde küresel vananın tamamen oturmasını önleyerek yıkıcı iç sızıntıya yol açacaktır. |
| Bağlantıları Sonlandır | Flanşlı (ASME B16.5), Alın-Kaynaklı (BW), Soket-Kaynaklı (SW), Dişli (NPT). | Gofret Tipi, Pabucu Tipiveya Flanşlı (Çift-Flanşlı) konfigürasyonlar. | Pabuç tipi tasarımlar, tesis bakımı sırasında aşağı yöndeki boru hattı izolasyonunu ve{0}}ölü uç hizmetini destekler. |
| Temel B2B Uygulamaları | Yüksek-basınçlı buhar dağıtımı, enerji santrali kazan besleme hatları, rafineri bobinleri, kimyasal enjeksiyon hatları. | Belediye su dağıtımı, atık su arıtma, ticari HVAC soğutucuları, deniz balast tesisleri. | Terminal uygulamasının eşleştirilmesi, fabrikanın gerekli sertifikaları (örneğin, WRAS, CE, API 6D) sağlamasına olanak tanır. |
ISO 9001, CE, WRAS ve ACS dahil çok sayıda uluslararası ve yerel sertifikaya sahip Çinli bir endüstriyel valf üreticisi olarak Outshine Valve, size güvenilir, yüksek-performanslı valf ürünleri sağlayabilir. Bu, satın alma sürecinde belirsizliğin ortadan kaldırılmasına yardımcı olur.
