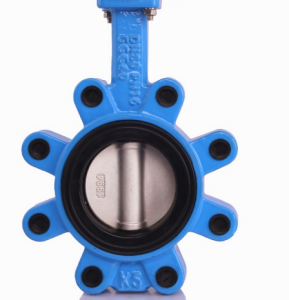

PN16/ PN25 Çift Ayarlı Flanşlı Dişli Kumandalı Kelebek Vana
Sıcaklık aralığı -15 dereceden 120 dereceye kadar
Boyutlar: 65 – 600 mm, istek üzerine daha büyük boyutlar mevcuttur
Sağlam, kurulumu ve çalıştırılması kolay, tam pabuçlu dişliyle çalışan Kelebek Vana
Doğru şekilde ayarlanması kolay, pozitif konum ve sıfırlama hafızalı durdurma özelliği
Hafif ve düşük maliyetli
"Tam pabuçlu" çift ayarlı kelebek vana, çeşitli endüstriyel uygulamalarda, özellikle su dağıtımı, HVAC sistemleri ve diğer akışkan kontrol sistemleri alanında kullanılan bir vana tipini ifade eder. Şartları sıralayalım:
Kelebek vana:Kelebek vana, sıvıların akışını kontrol etmek için bir şaft üzerine monte edilmiş düz dairesel bir disk veya "kelebek" kullanan bir tür çeyrek dönüşlü vanadır. Valf açıkken disk akışa paraleldir ve sıvının maksimum geçişine izin verir. Vana kapatıldığında disk akışa dik olarak geçişi tamamen bloke eder.
PN16 ve PN25:Bunlar, vananın dayanabileceği ve güvenli bir şekilde çalışabileceği maksimum basıncı belirtmek için kullanılan basınç değerleridir. PN16, maksimum 16 bar (veya yaklaşık 232 psi) basınç için tasarlanmış vanaları ifade eder ve PN25, maksimum 25 bar (veya yaklaşık 362 psi) basıncı belirtir.
Çift Düzenleyici:"Çift düzenleme" özelliği, vananın iki fonksiyona sahip olduğu anlamına gelir: hem kontrol vanası hem de dengeleme vanası olarak görev yapabilir. Başka bir deyişle, akış hızının hassas kontrolüne olanak tanır ve aynı zamanda sistemdeki akışın eşit dağılımı sağlayacak şekilde dengelenmesini kolaylaştırır.
Tamamen Kilitlenmiş:"Kulaklı" terimi, valfin, valf gövdesinin her iki tarafında çıkıntılı kulaklara veya kulaklara sahip olduğu valf tasarımını ifade eder. Bu pabuçlar, vananın boru hattındaki iki flanş arasına kolayca cıvatalanmasını sağlayan deliklere sahiptir. "Tam pabuçlu", pabuçların vana gövdesinin tüm uzunluğu boyunca uzandığı ve boru hattına monte edildiğinde gelişmiş stabilite ve destek sağladığı anlamına gelir.
Özetle, "tamamen pabuçlu PN16 ve PN25 çift ayarlı kelebek vana", sırasıyla 16 bar ve 25 bar'a kadar olan basınçları idare etmeye uygun basınç değerlerine sahip bir sistemdeki sıvıların akışını düzenleyebilen ve dengeleyebilen bir vanadır. Tamamen pabuçlu tasarım, boru hattındaki flanşlar arasında kolay kurulum sağlar.
