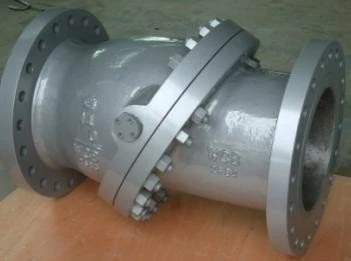

Tanıtım:
Gofret tipi eğilebilir çek valf, medyanın geri akışını engellemek için kendi ağırlığı ve ortam basıncı tarafından oluşturulan dairesel disk açma ve kapama parçalarına sahip bir valfi ifade eder. Çek valf, tek yönlü valf, geri akış valfi veya izolasyon valfi olarak da bilinen otomatik valf sınıfı. Disk hareketi kaldırma ve sallanma olarak ikiye ayrılır. Kaldırma çek valfleri, diski tahrik eden mil dışında, yapı olarak küresel valflere benzer. Ortam, giriş ucundan (alt taraf) içeri akar ve çıkış ucundan (üst taraf) dışarı akar. Giriş basıncı, disk ağırlığı ve akış direncinin toplamından büyük olduğunda valf açılır. Aksine, ortam geri aktığında valf kapanır. Salınım çek valfler, kendi ekseni etrafında dönen ve çek valfleri kaldırmak için benzer şekilde çalışan bir diske sahiptir.
Başvuru:
Petrol, kimya, metalurji, termik santraller ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Tanım:
Kelepçe plakası çek valfine eğimli, ana avantajı, darbe durumunda salınım çek valf kaldırma çek valfinin üstesinden gelmektir Su darbesi hayal etmek, çarpışma olmadan çalışmak Eksantrik disk, yuva ve conta yüzü kademeli olarak kapalı temas, darbe yok Hayır gürültü çalışması Mikro elastik metal koltuk, sızdırmaz performans iyidir, kelebek vana tasarımı, hassas anahtar, uzun hizmet ömrü Eğik plaka ayırma, sıvı kanalını düzene sokar, düşük akış direnci, enerji tasarrufu etkisi.
Şartname:
Vana Boyutu: | 2"-20" |
Basınç Sınıfı: | PN1.0-16.0MPa, ANSI SINIF 150-900, JIS10-20K |
Malzemeler: | Karbon çeliği A216 WCB, paslanmaz çelik A351 CF8/CF8M |
Tasarım ve İmalat Standartları: | ASME B16.34 |
Yüz Yüze Standartlar: | API 594 |
Flanş Boyut Standartları: | ASME B16.5 GB HG SH |
Basınç Testi Standartları: | API 598 |
Kalite/Ürün Belgeleri: | CE, ACS, WRAS, TS... |
Proses Bağlantı Tipleri | Flanş, alın kaynağı, diş, soket kaynağı vb. |
uygulanabilir ortam | Su, buhar, yağ, nitrik asit, asetik asit, oksitleyici ortam, üre ve diğer ortamlar |
